Konfigurasi Static Route pada Cisco Packet Tracer

Routing merupakan proses dimana suatu router memforward paket ke jaringan yang dituju.

Router membuat keputusan berdasarkan IP Address yang dituju oleh paket

Cara kerja, Static Route:

1. Administrator jaringan yang mengkonfigurasi souter

2. Router melakukan routing berdasarkan informasi dalam tabel router

3. Routing static digunakan untuk melewatkan paket data

Ststic Routing tidak menangani kegagalan dalam jaringan, sehingga setiap kegagalan atau perubahan harus juga dilakukan secara manual.

Static Routing akan berfungsi sempurna jika routing tabel berisi route untuk setiap jaringan di internetwork.

Keuntungan Static Route:

1. Meringankan kerja prosesor yang ada pada router

2. Tidak ada Bw yang digunakan untuk pertukaran informasi isi tabel routing antar router.

3. Tingkat keamanan lebih tinggi

Kekurangan Static Route:

1. Admin harus mengetahui informasi tiap-tiap router yang terhubung ke jaringan

2. Jika terhadap penambahan atau perubahan topologi jaringan admin harus mengubah isi tabel routing.

3. Tidak cocok untuk jaringan yang besar.

Contoh studi kasus konfigurasi static route:

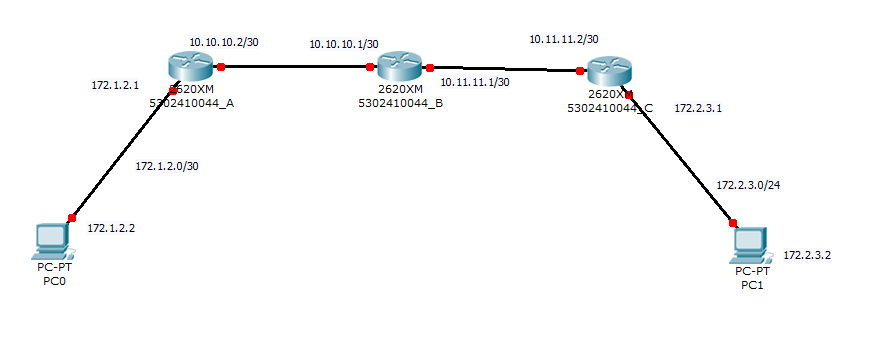

Buatlah susunan gambar seperti gambar diatas pada Cisco Packet Tracer, kemudian konfigurasi masing-masing route.

Langsung saja, dibawah ini merupakan Konfigurasi static router seperti gambar diatas

·        Konfigurasi Router 5302410044_A

5302410044_A>enable

5302410044_A#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

5302410044_A(config)#interface fastEthernet1/1

5302410044_A(config-if)#ip address 10.10.10.2 255.255.255.252

5302410044_A(config-if)#exit

5302410044_A(config)#interface fastEthernet0/0

5302410044_A(config-if)#ip address 172.1.2.1 255.255.255.252

5302410044_A(config-if)#exit

5302410044_A(config)#

5302410044_A(config)#ip route 0.0.0.0 0.0.0.0 10.10.10.1

5302410044_A(config)#exit

5302410044_A#

%SYS-5-CONFIG_I: Configured from console by console

·        Konfigurasi Router 5302410044_C

5302410044_C>enable

5302410044_C#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

5302410044_C(config)#interface fastEthernet1/0

5302410044_C(config-if)#ip address 10.11.11.2 255.255.255.252

5302410044_C(config-if)#exit

5302410044_C(config)#interface fastEthernet0/0

5302410044_C(config-if)#ip address 172.2.3.1

% Incomplete command.

5302410044_C(config-if)#ip address 172.2.3.1 255.255.255.252

5302410044_C(config-if)#exit

5302410044_C(config)#

5302410044_C(config)#ip route 0.0.0.0 0.0.0.0 10.11.11.1

5302410044_C(config)#exit

5302410044_C#

%SYS-5-CONFIG_I: Configured from console by console

5302410044_C#copy running-config startup-config

Destination filename [startup-config]?

Building configuration...

[OK]

5302410044_C#

·        Konfigurasi Router 5302410044_B

5302410044_B>enable

5302410044_B#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

5302410044_B(config)#interface fastEthernet1/0

5302410044_B(config-if)#ip address 10.10.10.1

% Incomplete command.

5302410044_B(config-if)#ip address 10.10.10.1 255.255.255.252

5302410044_B(config-if)#exit

5302410044_B(config)#interface fastEthernet1/1

5302410044_B(config-if)#ip address 10.11.11.1 255.255.255.252

5302410044_B(config-if)#exit

5302410044_B(config)#

5302410044_B(config)#ip route  172.1.2.0 255.255.255.252 10.10.10.2

5302410044_B(config)#ip route 172.2.3.0 255.255.255.252 10.11.11.2

5302410044_B(config)#exit

%SYS-5-CONFIG_I: Configured from console by console

5302410044_B#copy running-config startup-config

Destination filename [startup-config]?

Building configuration...

[OK]

5302410044_B#sh run

Building configuration...

Current configuration : 727 bytes

!

version 12.2

no service timestamps log datetime msec

no service timestamps debug datetime msec

no service password-encryption

!

hostname 5302410044_B

!

!

!

!

!

!

!

!

!

!

!

!

 --More--

Untuk lebih jelasnya bisa di unduh DISINI
